JQ·MGNiCrMo-10
鎳基合金用氣體保護實心焊絲
GB/T 15620 SNi6022 AWS A5.14 ERNiCrMo-10 ISO 18274-SNi 6022
適用于N06022等鎳鉻鉬系合金焊接，也可用于鋼與鎳基合金的異種焊接及鋼的表面堆焊。
焊縫具有優良的抗裂性能和高溫性能，在許多腐蝕環境條件下具有很好的耐蝕性能，特別是耐點蝕和縫隙腐蝕性能。
直流反接（DC+）
100%Ar；0.5%～95%He+Ar；
焊絲化學成分（%）
| 試驗項目 | C | Mn | Fe | Si | Cu | Ni | Co |
| 保證值 | ≤0.010 | ≤0.5 | 2.0～6.0 | ≤0.1 | ≤0.5 | ≥49.0 | ≤2.5 |
| 例值 | 0.008 | 0.18 | 2.58 | 0.05 | 0.020 | 57.7 | 0.03 |
| 試驗項目 | Cr | Mo | W | V | S | P | |
| 保證值 | 20.0～22.5 | 12.5～14.5 | 2.5～3.5 | ≤0.3 | ≤0.015 | ≤0.020 | |
| 例值 | 22.0 | 13.85 | 3.2 | 0.02 | 0.003 | 0.005 |
熔敷金屬力學性能（保護氣體：100%Ar）
| 試驗項目 | Rm（MPa） | ReL/Rp0.2（MPa） | A（%） | KV2(J)-196℃ |
| 例值 | 755 | 541 | 40.5 | 135 |
焊接位置
|
|
|
|
|
|
參考電流
|
焊絲規格（mm） |
Φ0.8 |
Φ1.0 |
Φ1.2 |
Φ1.6 |
|
|
焊接電流(A) |

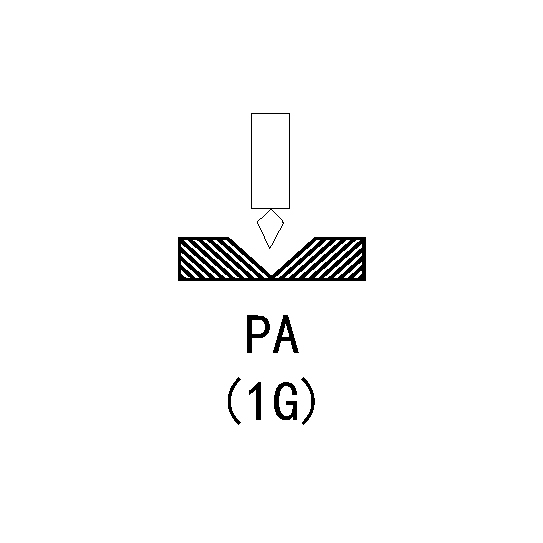

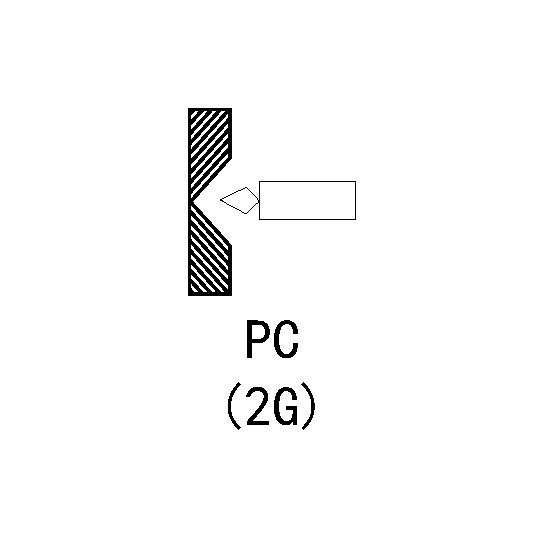

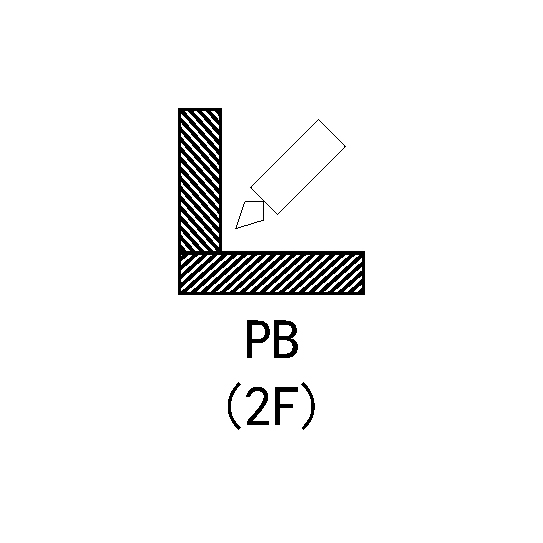

平焊、橫焊 |
70～150 |
100～200 |
140～220 |
180～300 |
|

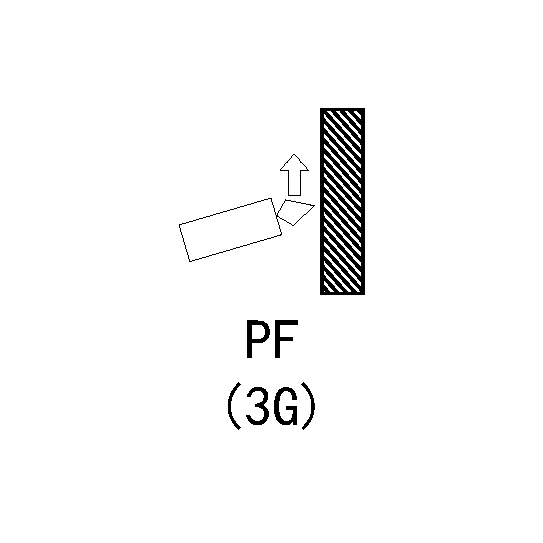

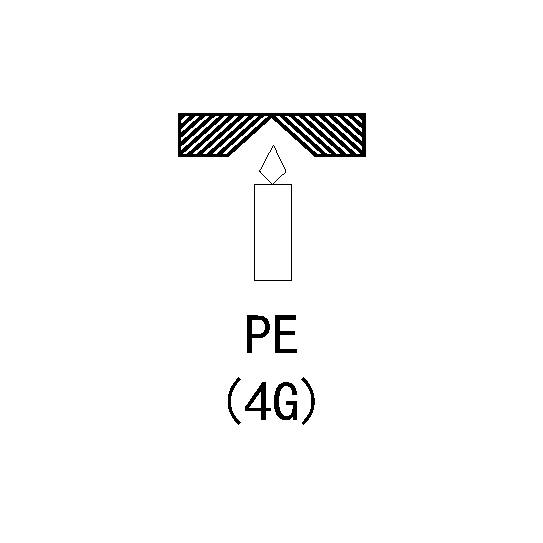

立焊、仰焊 |
70～120 |
100～170 |
140～200 |
180～250 |
|
